103. (javascript/자바스크립트) bar chart 반응형 및 커스텀 차트 작업 실시 - chart js 라이브러리 사용

투케이2K 2021. 7. 27. 17:41

[개발 환경 설정]

개발 툴 : Edit++

개발 언어 : javascript

[소스 코드]

<!DOCTYPE HTML>
<!-- 자바스크립트 차단된 콘텐츠 자동 허용 실시 -->
<!-- saved from url=(0013)about:internet -->

<!-- 표시 언어 지정 -->
<html lang="ko">

<!-- 헤더 정의 부분 -->
<head>
    <title>HTML TEST</title>
    <meta http-equiv="Content-Type" content="text/html; charset=utf-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">


    <!-- 내부 CSS 스타일 지정 -->
    <style>

		/* html, body 영역 스타일 지정 */
		html, body{
			width : 100%;
			height : 100%;
			margin : 0;
			padding : 0;
			border : none;
			overflow : auto;
		}



		/* [body 스크롤바 메인 스타일 지정] */
		body::-webkit-scrollbar {
			width: 10px;
			background-color: #c1c1c1;
		}
		/* [body 스크롤바 thumb 스타일 지정] */
		body::-webkit-scrollbar-thumb {
			background-color: #444444;
		}



		/* [캔버스 부모 div 레이아웃] */
		#canvas_container{
			width: 70%;
			height: 50%;
			margin: 0 auto;
			padding: 0;
			border: 1px solid #000000;
			border-radius: 20px;
			background-color: #ffffff;

			position: relative;
			top: 5%;
			left: 0;

			display: block;
		}




    </style>


    <!-- Jquery CDN 로드 : 항상 최신 버전 사용 -->
    <script src="https://code.jquery.com/jquery-latest.min.js"></script>



    <!-- chart js 라이브러리 -->
    <script src="https://cdnjs.cloudflare.com/ajax/libs/Chart.js/3.5.0/chart.min.js"></script>



    <!-- 내부 JS 지정 -->
    <script>

    	/*
    	[JS 요약 설명]
    	1. window.onload : 브라우저 로드 완료 상태를 나타냅니다
    	2. window.getComputedStyle : 특정 객체 스타일 속성 값을 확인합니다
    	3. chart js : <canvas> 사용해 차트를 렌더링 하며 단일 노드와 함께 페이지에 포함된 스크립트만 있으면 됩니다
    	4. myChart.destroy() : 생성된 차트를 삭제합니다
    	5. chart js 공식 사이트 : https://www.chartjs.org/docs/latest/
    	6. chart js cdn 참고 사이트 : https://cdnjs.com/libraries/Chart.js
    	*/



    	/* [html 최초 로드 및 이벤트 상시 대기 실시] */
    	window.onload = function() {
    		console.log("");
    		console.log("[window onload] : [start]");
    		console.log("");

    		/* [캔버스 크기 지정 함수 호출] */
    		canvasSizeCheck();


    		/* [bar 세로 막대 : 그리기 실시] */
    		drawBarHeight();
    	};


    	/* [html 화면 사이즈 변경 이벤트 감지] */
    	window.onresize = function() {
    		console.log("");
    		console.log("[window onresize] : [start]");
    		console.log("");

    		/* [캔버스 크기 지정 함수 호출] */
    		canvasSizeCheck();


    		/* [bar 세로 막대 : 그리기 실시] */
    		drawBarHeight();
    	};


    	/* [차트 그리기에 사용할 전역 변수 지정 실시] */
    	var canvas;
    	var ctx;
    	var height = "";
    	var width = "";
    	var myChart;


    	/* [캔버스 크기 지정 실시] */
    	function canvasSizeCheck(){
    		console.log("");
    		console.log("[canvasSizeCheck] : [start]");
    		console.log("");

    		// [캔버스를 포함하고 있는 상위 부모 컨테이너 id 지정 >> 부모 컨테이너 크기에 맞춰서 캔버스 리사이즈]
    		var tagId = document.getElementById("canvas_container");

    		height = window.getComputedStyle(tagId).height;
    		width = window.getComputedStyle(tagId).width;
    		console.log("");
    		console.log("[canvasSizeCheck] : [height] : " + height);
    		console.log("[canvasSizeCheck] : [width] : " + width);
    		console.log("");

    		// [화면 사이즈가 변경된 경우 기존 차트 삭제 실시]
    		if(ctx != null){
    			canvas.getContext("2d").clearRect(0, 0, canvas.width, canvas.height);
    			ctx.beginPath();
    			myChart.destroy();
    		}
    	};

    	/* [bar 세로 막대 : 그리기 함수] */
    	function drawBarHeight(){
    		console.log("");
    		console.log("[drawBarHeight] : [start]");
    		console.log("");

    		// [body 에 선언된 캔버스 id 지정 실시]
    		canvas = document.getElementById('myBarHeightChart');
    		ctx = canvas.getContext('2d');

    		// [캔버스 크기를 부모 컨테이너 크기에 맞춥니다 : 부모 크기 % 지정 (반응형)]
    		canvas.height = height;
    		canvas.width = width;

    		// [차트 그리기 실시]
    		myChart = new Chart(ctx, {
    			type: 'bar', // [차트 타입 지정]
    			data: {
    				labels: ['Red', 'Blue', 'Yellow', 'Green', 'Purple', 'Orange'], // [데이터 라벨 (제목)]
    				datasets: [{
    					label: '# of Votes', // [데이터 시트 제목]
    					data: [26, 19, 23, 5, 2, 3], // [데이터 : Red ~ Orange]
    					backgroundColor: [ // [막대 배경 색상 : Red ~ Orange ]
    						'rgba(255, 99, 132, 0.4)',
    						'rgba(54, 162, 235, 0.4)',
    						'rgba(255, 206, 86, 0.4)',
    						'rgba(75, 192, 192, 0.4)',
    						'rgba(153, 102, 255, 0.4)',
    						'rgba(255, 159, 64, 0.4)'
    					],
    					borderColor: [ // [막대 테두리 색상 : Red ~ Orange ]
    						'rgba(255, 99, 132, 1)',
    						'rgba(54, 162, 235, 1)',
    						'rgba(255, 206, 86, 1)',
    						'rgba(75, 192, 192, 1)',
    						'rgba(153, 102, 255, 1)',
    						'rgba(255, 159, 64, 1)'
    					],
    					borderWidth: 1 // [막대 테두리 굵기 설정]
    				}]
    			},
    			options: {
    				plugins: {
    					title: { // [차트 타이틀 지정 실시]
    						display: true,
    						text: 'Twok Title',
    						color: '#911', // [타이틀 폰트 색상]
    						font: { // [타이틀 폰트 스타일 변경]
    							family: 'Comic Sans MS',
    							size: 20,
    							weight: 'bold',
    							lineHeight: 1.2,
    						},
    						padding: {top: 20, left: 0, right: 0, bottom: 0}
    					}
    				},
    				scales: {
    					y: { // [y 축 관련 설정]
    						min: 0, // [y 축 데이터 설정 0 ~ 30 까지 제한]
    						max: 30,
    						grid: { // [y 축 데이터 시트 배경 선색 표시]
    							drawBorder: false,
    							color: function(context) {
    								if (context.tick.value >= 20) {
    									return 'rgba(0, 0, 255, 0.2)'; // 파랑
    								}
    								else if (context.tick.value < 20 && context.tick.value >= 10) {
    									return 'rgba(255, 0, 0, 0.2)'; // 빨강
    								}
    								else {
    									return 'rgba(0, 0, 0, 0.2)'; // 검정색
    								}
    							}
    						},
    						ticks: {
    							color: '#911', // [y 축 폰트 색상 설정]
    							font: { // [y축 폰트 스타일 변경]
    								family: 'Comic Sans MS',
    								size: 15,
    								weight: 'bold',
    								lineHeight: 1.2,
    							}
    						}
    					},
    					x: { // [x 축 관련 설정]
    						ticks: {
    							color: '#000000', // [x 축 폰트 색상 설정]
    							font: { // [x축 폰트 스타일 변경]
    								family: 'Comic Sans MS',
    								size: 20,
    								weight: 'bold',
    								lineHeight: 1.2,
    							}
    						}
    					}
    				}
    			}
    		});
    	};

    </script>


</head>


<body>

<!-- 레이아웃 : bar 세로 막대 -->
<div id="canvas_container">
	<canvas id="myBarHeightChart"></canvas>
</div>

</body>

</html>

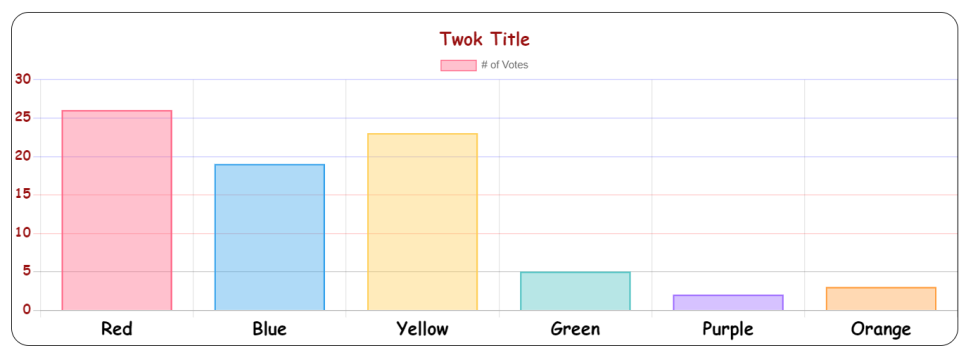

[결과 출력]

[요약 설명]

[JS 요약 설명]

1. window.onload : 브라우저 로드 완료 상태를 나타냅니다

2. window.getComputedStyle : 특정 객체 스타일 속성 값을 확인합니다

3. chart js : <canvas> 사용해 차트를 렌더링 하며 단일 노드와 함께 페이지에 포함된 스크립트만 있으면 됩니다

4. myChart.destroy() : 생성된 차트를 삭제합니다

5. chart js 공식 사이트 : https://www.chartjs.org/docs/latest/

6. chart js cdn 참고 사이트 : https://cdnjs.com/libraries/Chart.js

[파일 첨부]

a_test_chart.html

0.01MB
